| 起源の場所: | 中国 |
| 証明: | GB/T19001-2016/ISO9001:2015, CHINA CLASSIFICATION SOCIETY |

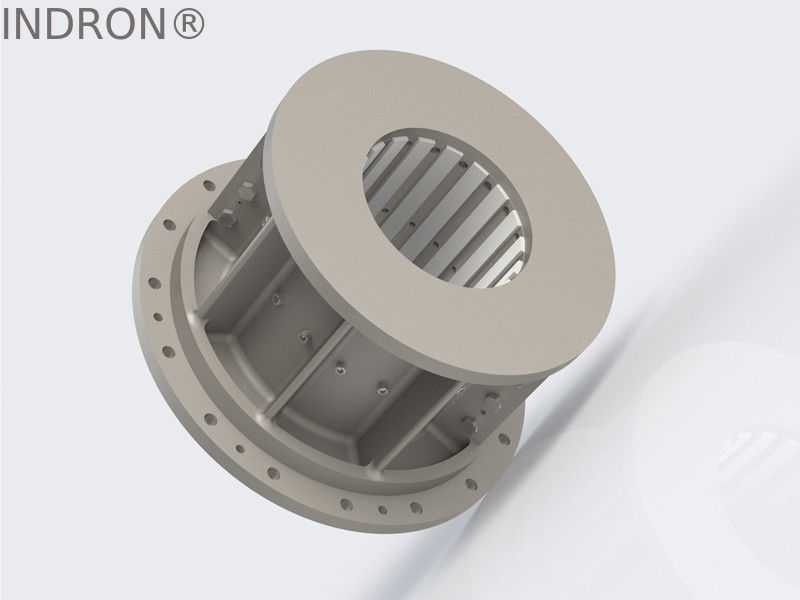

INDRON®hybronベアリングは,柔軟にスプリットベアリングに組み立てられ,ダブテイルスラットベアリングブッシュがあり,シャフト拡張なしで設置と保守に便利です.そしてシリンダーベアリングの干渉装置と比較するとより信頼性があります修理中 必要であれば,スラートベアリングのブッシュを簡単に交換できます.異なる材料の種類を持つ多種多様な均質な弾性ポリマー合金 鳩尾のスラットベアリングブッシュを混合したり 段階的に1つのベアリングに組み込むことができます耐磨性や自己潤滑性を達成し,振動のバランスを効果的に制御します.
ドーブテイル・スレット・ベアリング・ブッシュの仕様
| 鳩尾のスラット ローリング ブッシュ |
溝の幅 | 番号 スラット |
スラットコード幅 | 厚さ | L/φ 長さ比 L/φ |
|||||
| W 修道女 | 許容性 | ラ | n | CW,mm | 許容性 | t,mm | TSTN (PREM) |
hRBR | ||
| 1 | TQDS40 | 40 | ±004 | 3.2 | 10/12 恋愛 に 関する 問題 | 40.30 | +0.40/-0 だった00 | 24±1 | 1.2-18 | 1.5-20 |
| 2 | TQDS45 | 45 | 12/14 年齢 | 45.30 | 24±1 | |||||
| 3 | TQDS50 | 50 | 12/14 年齢 | 50.30 | 24±1 | |||||
| 4 | TQDS55 | 55 | 14/16 | 55.35 | +0.45/-0 だった00 | 24±1 | ||||
| 5 | TQDS60 | 60 | 14/16 | 60.35 | 24±1 | |||||
| 6 | TQDS65 | 65 | 14/16 | 65.40 | +0.50/-0 だった00 | 24±1 | ||||
| 7 | TQDS70 | 70 | ±005 | 14/16 | 70.40 | 24±1 | ||||
| 8 | TQDS75 | 75 | 16/18 年 | 75.40 | 24±1 | |||||
| 9 | TQDS80 | 80 | 16/18 年 | 80.45 | +0.55/-0 だった00 | 24±1 | ||||
| 10 | TQDS85 | 85 | 16/18 年 | 85.45 | 24±1 | |||||
注記:
選択可能な3種類のドブテイルスラットベアリングブッシュ材料があります.水ポンプでは白色TSTNがデフォルトで選択されています.材料はTQDS40/xxxxと記されている (最後の4文字は材料を表す)容認は,環境温度21~28°C,相対湿度40~60%の条件で制御されます.スラットサイズが環境条件に影響され,許容範囲を超えることがあるその場合は,測定環境とスラットサイズの条件を提出し,合理的で利用可能かどうかを確認するために製造者に連絡してください.(スラットの最大長さは830mmです.要求に応じてカスタマイズすることができます).
